01的網友好:

最近我從家裡挖出一台擴大機,應該是 15 年前左右購入的了
但因為也沒有使用的需求,所以打算捐獻給有需要的非營利機構

測試了一下,發現有個問題:
在開機使用一陣子後,聲音偶爾會變得斷斷續續、忽大忽小,或是只剩單邊有聲音,但這時候如果把聲音轉大聲又會正常

弟弟正好經過,告訴我這台擴大機已經修過了幾次,聲音斷斷續續的問題以前也修過
他也告訴我之前維修的師傅有說過聲音斷斷續續的問題就算修好,過了幾年也會再發生
但有提到如果未來又發生了,叫我弟自己去買繼電器回來換就好,不用找人修

看來這問題就如同師傅說的般又再度發生了,但因為我對電子科知識一竅不通,所以想請教01的神人:

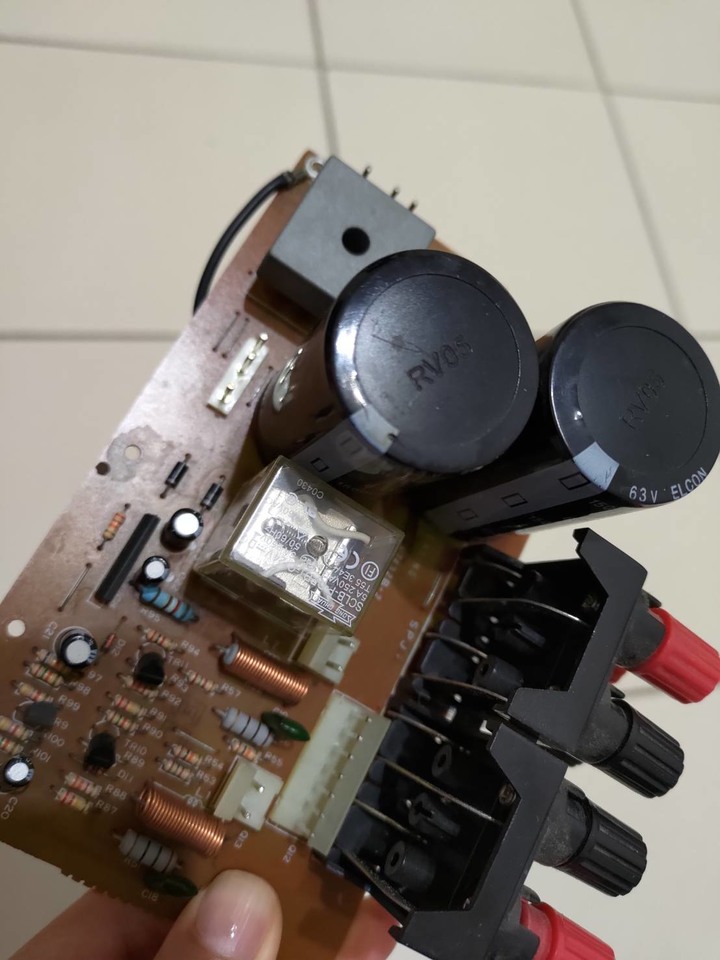

1. 我是否直接買 24V 的規格就行了,例如 OMRON 的 MY4N-GS?下圖是目前的繼電器
擴大機更換零件疑問

2. 像這種有點年份的擴大機,有什麼地方是我該注意的,或是有什麼電子零件我也能順便一起換的?

3. 這題是純粹好奇。我有注意到電容的部分似乎被額外拉了一條線到螺絲孔位,不知道這可能有什麼用意?
擴大機更換零件疑問

擴大機更換零件疑問
文章關鍵字
MN073 wrote:
自己去買繼電器回來換就好


聽師傅的吧。直接換上相同零件,其他不要去動了。

電容接到螺絲,應該是在那邊落地(pcb也看到加錫)。
聲音斷續、偶爾又正常,應該是平衡或音量可變電阻器入塵髒了或磨損過度,導致接觸不良引起,你圖片中的模組,應該是電源模組,為延遲起動功能!
已經十多年的擴大機,零件可能也都老化,既便修好,音質輸出也會大打折扣,就丟了吧!
MN073 wrote:
3. 這題是純粹好奇。我有注意到電容的部分似乎被額外拉了一條線到螺絲孔位,不知道這可能有什麼用意?

這是拉"地"線到機殼
如果要這機器繼續使用
其他部分未考慮
首先將那兩顆大型電容換新
繼電器部分既然有聲音(跟大小聲無關)就應該沒壞

拿這樣的機子去做慈善是增加他人負擔,不如拿走資源回收吧!
KAWAINE
+1
1.確實是繼電器接點阻抗增加的典型症狀,能否替換要查腳位定義,同型的大部份是一樣,但還是確認一下保險一些

2.各種切換開關的接點,例如訊號、音量、平衡、高低音調整的旋鈕按鍵裡面的接點,都轉一轉按一按,如有明顯雜音或不平衡,使用專門的電子接點清潔劑加強清潔

3.加強線路的用意只能猜想,就不評斷了
we543543
加強線路有可能是原始設計,也可能之前維修者想確認是否為問題點。
感謝 01 的網友們回應,我大概有方向了

我有先依照 ccc449 網友的建議,測試了調音和各個按鈕,很幸運地看起來沒有什麼問題,再來會先換繼電器看看聲音問題有沒有改善

dpse 和 jerryho282 網友說的也有道理,狀況不佳的設備送給別人也是成為負擔,所以在送出前也是希望盡量把能修復的修復,但如果問題太多就送資源回收了

再次感謝各位!
你要是懷疑繼電器,先焊一個小開關並聯上去看問題是否解決了再換。
我買過一台濾波電容老化的擴大機也是這樣還以為只是音量vr接觸不良
你處理結果如何?我家的和你的一樣,繼電器要去哪兒買?
繼電器的問題,自己修過一次,本來也是買了一個相同的準備替換。
後面看到IC版上那粗壯的焊接,在看手上小瓦數的銲槍.....

你把繼電器那個透明的外殼拆下 (暴力拆,底部兩邊扣),沾一點WD40把裡面活動的所有接點、變黑的接點全部清一清,就又可以活好幾年了。

這個點應該需要補焊錫
mythhsin
你的繼電器去哪買?
oxa9615
一般的電子材料行都有,但建議先清接點較佳,不是一定要換,我買了也沒用上。
