Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45

實作機型
DS1825+

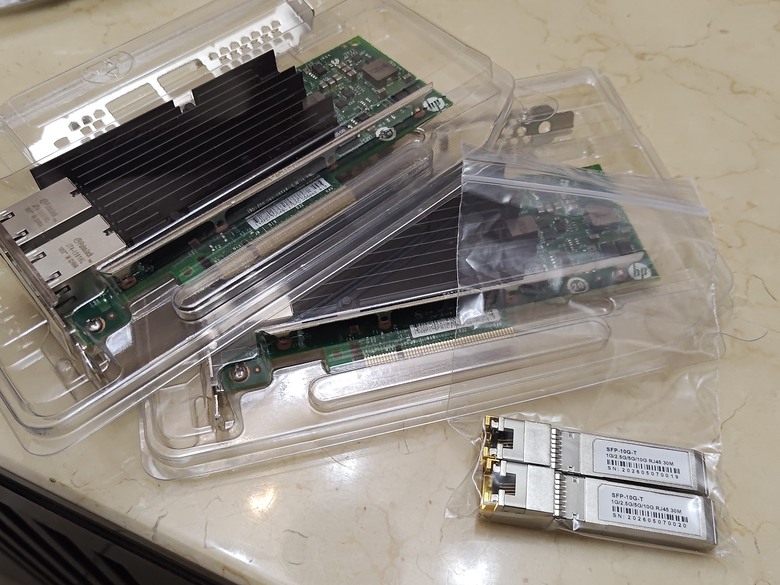

網路設備
1) 網路卡 Intel X540-T2 兩張 (貨源:蝦皮 - kls*****) (更新Intel韌體)
2) 10G 光轉電模塊 SFP+ 轉 RJ45 兩個 (貨源:蝦皮 - kls*****)
3) 交換器 ASUS QG-U1080

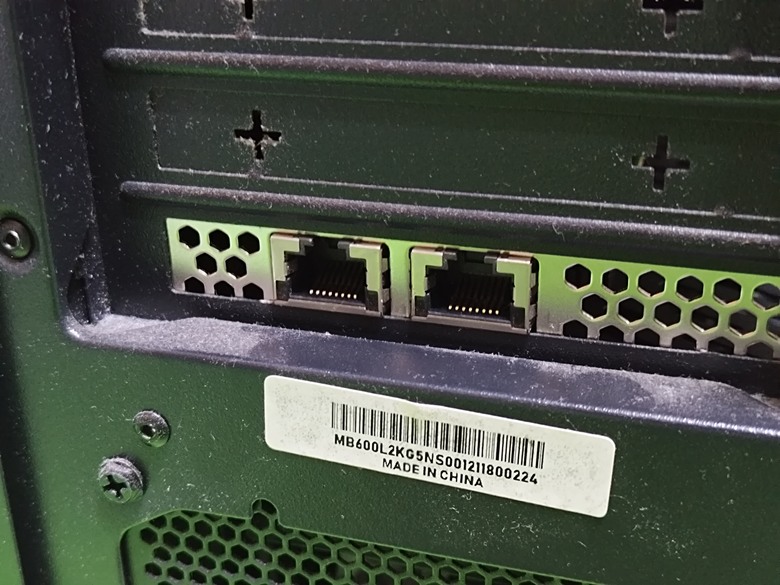

Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45

使用端
1) 主機板 ASUS TUF GAMING Z690-PLUS D4
2) 系統 Windows 10 專業版 x64 22H2

使用說明
1) 把SFP+ 轉 RJ45 模組裝上 QG-U1080,並使用RJ45連接NAS以及用戶端

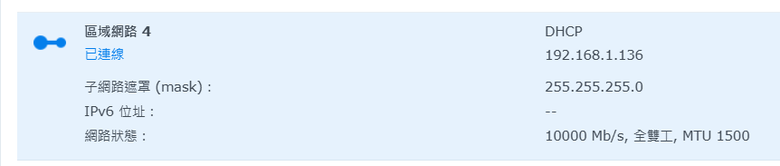

2) Synology 網卡可安裝直上使用,免額外安裝驅動

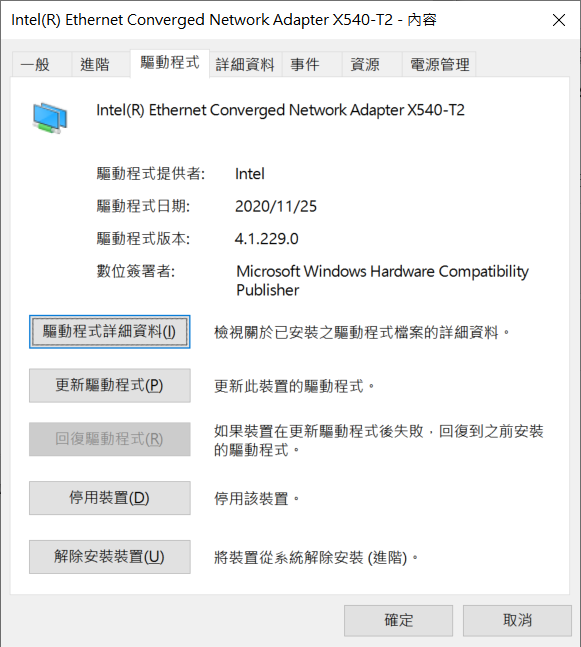

3) Windows 安裝後無法直接使用,去看裝置管理員會顯示驚嘆號,要去Intel官網下載驅動
Windows 10 : Intel® Network Adapter Driver for Windows® 10

3)解壓縮後,使用裝置管理員手動更新驅動,我指定PROXGB資料夾,即大功告成
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45

測試環節

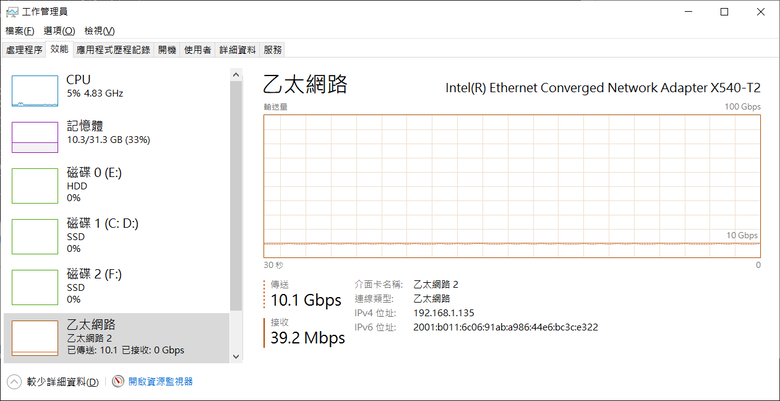

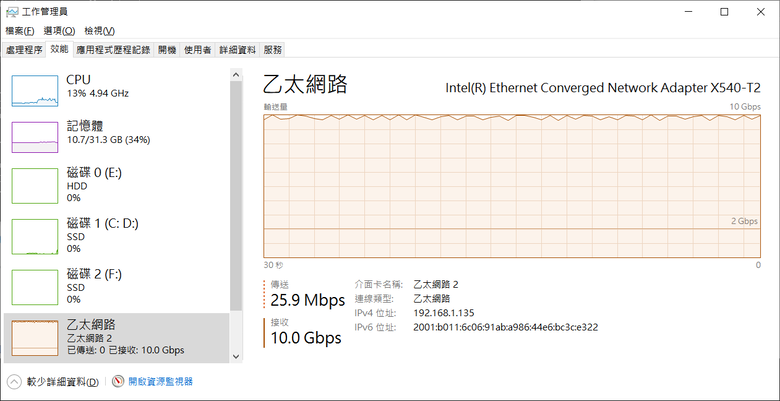

上傳/下載 10G 使用端確認
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45

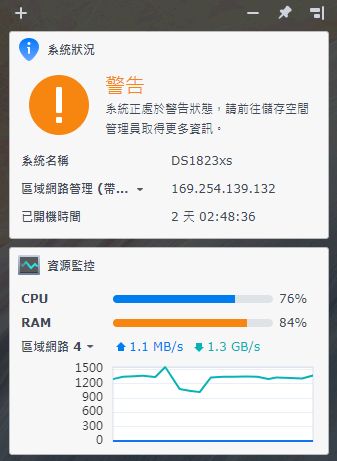

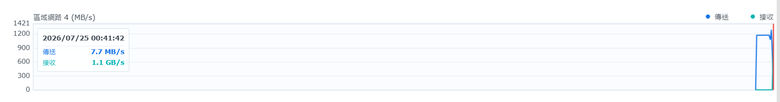

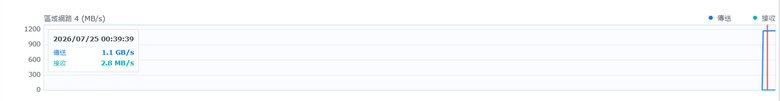

上傳/下載 10G NAS端確認
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
Synology DSM 7.3.2-86009 U4 - 10G 網路 Intel X540-T2 建置 & SFP+ 轉 RJ45
不太能理解都要SFP了為啥要搞電線不是光纖

若是我就一定是 多膜短跳線LC 接好接滿
呂罐頭
主要還是RJ45布局 [汗]
呂罐頭 wrote:實作機型DS1825...(恕刪)
需要上傳大容量 G數大一點才傳得快阿 不然靠正常1G去傳時間會再拉長。
呂罐頭
嗯哼?!
呂罐頭 wrote:
ASUS QG-U1080

能理解你的高頻寬的需求, 因為我家也是...

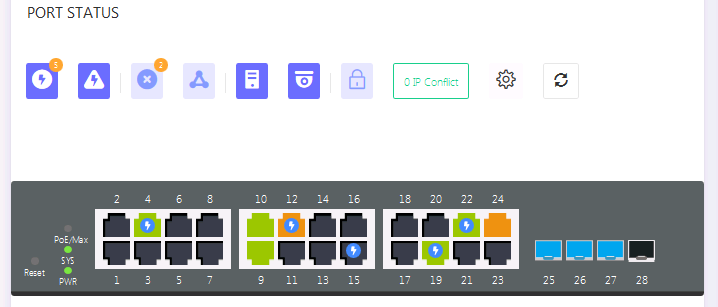

我家是以 VigorSwitch P1281x 這台 Switch 為主, 它有 10G SFP+x4 + 1G PoE Portx24
Lan 26~Lan28 這 3個 10G SFP+ 拉回各房間, 給各房間小 Switch 當 Uplink 用
NAS 直接用主 Switch Lan 25 這個 10G SFP+ 不用小 Switch 跨接, 確保 NAS 擁有最低延遲與最大頻寬



各房間小 Switch 使用 10G 當 Uplink 串回 主Switch SFP+, 這樣各房間就能高速存取 NAS,

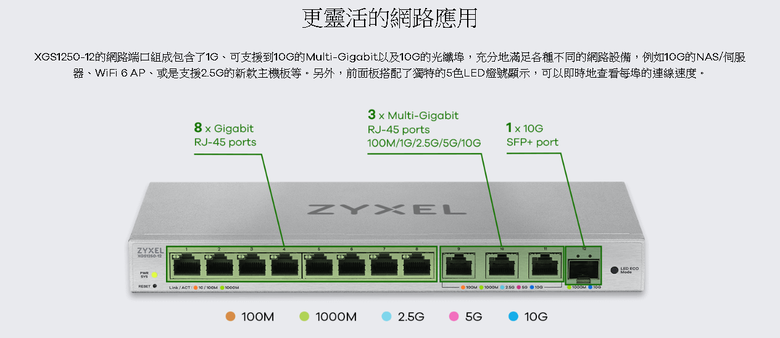

畢竟一般家用設備還是 RJ45 架構, 所以我各房間小 Switch 是使用 Zyxel XGS1250-12 這款
它的 10G SFP+ 剛好當 Uplink 用, 房間高速設備有三個 10G RJ45 可用,
一般其它設備就用八個 1G RJ45 即可


若資料流量小, 速度快, 用起來很爽
不過當長時間高流量 ... 你這樣的配置會有些問題

問題會出在 "10G 光轉電模塊"
它在全速運作狀態下...非常的燙! 會熱當!
至於多燙...你用手摸它就...知道了!

解決方式...一定要有主動散熱風扇
ASUS QG-U1080 沒有風扇, 就自行開孔裝風扇
或是拆外蓋裸奔 + 外綁一顆風扇
不管怎麼樣做...都超醜!
但...好處就是...速度又快又穩!

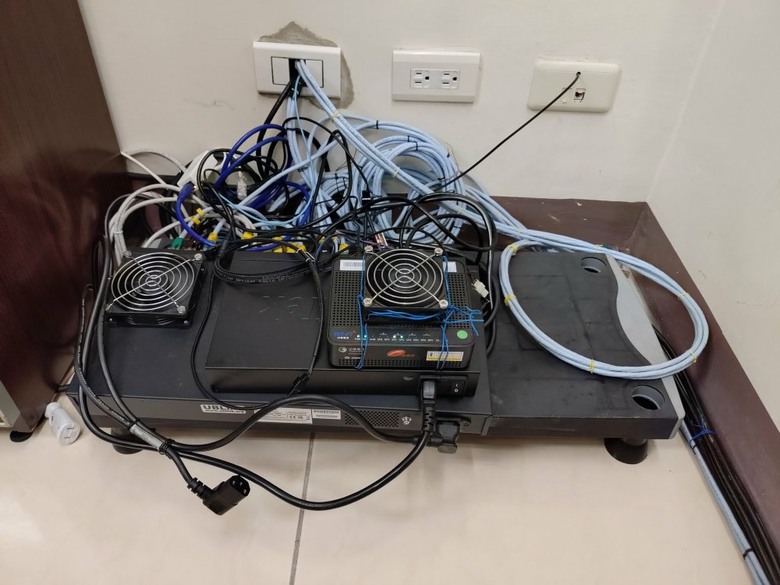

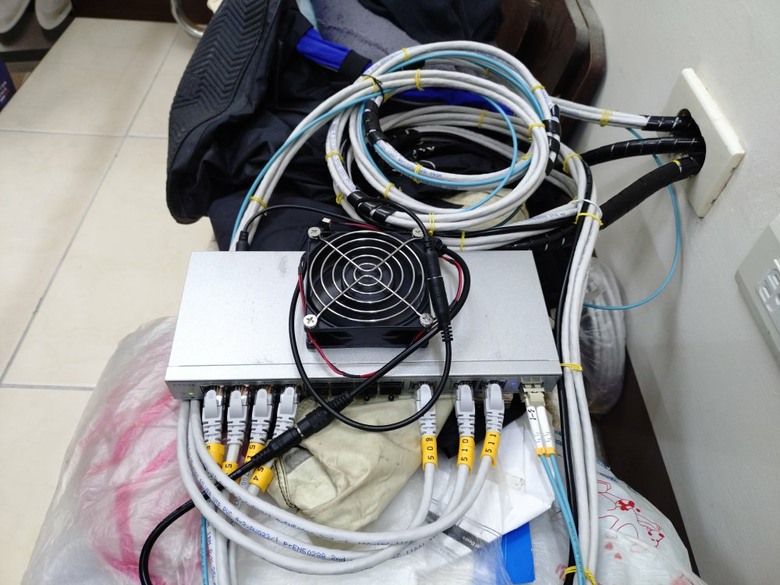

當初我家的 Switch 上最多曾有四顆 "10G 光轉電模塊"

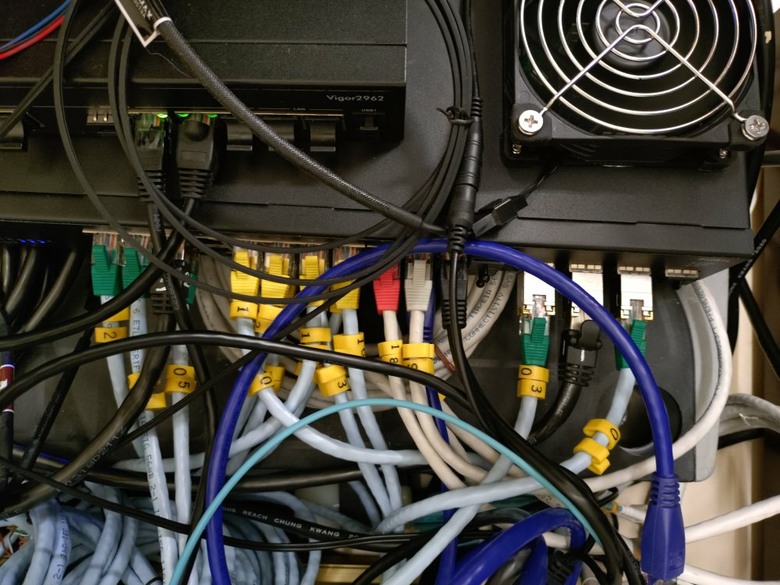

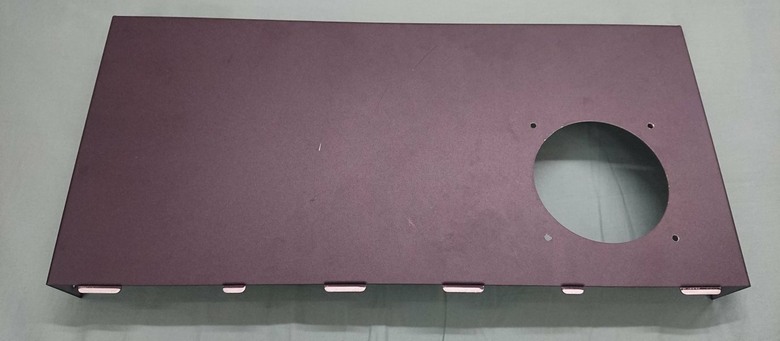

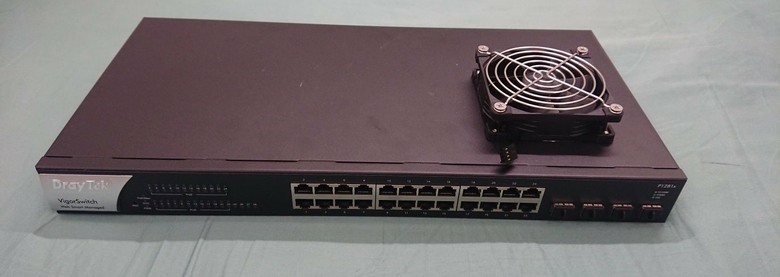

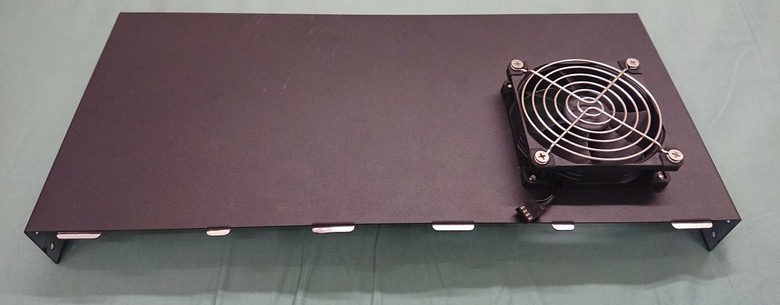

因為 "10G 光轉電模塊" 太過密集散熱不良, 我刻意將 Switch 外殼洗孔加裝風扇散熱




建議你的作法是...

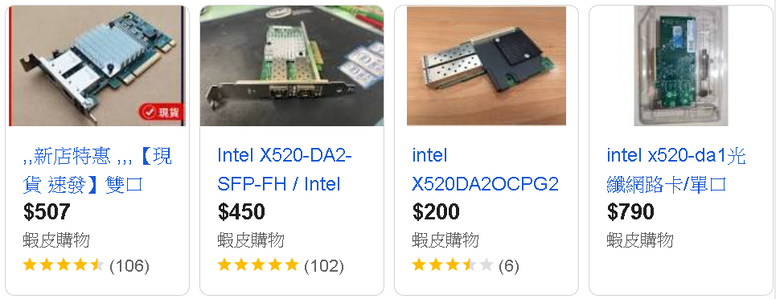

買 Intel X520, 它目前便宜又大碗, 二手價更是千元有找

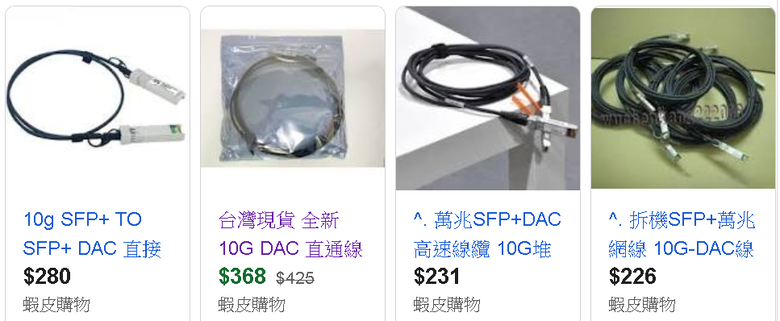

然後使用 10G DAC 直通線 連接網卡<=>交換器


DAC 直通線沒有訊號轉換高熱問題
唯一缺點就是 DAC 直通線最長僅 3米
若超過 3米 就只能用真的 SFP+ 多模光纖了

網路上已有不少大神進行詳細的講解, 可多參考看看何種方案適合自己家!

https://cyberq.tw/2025/12/27/sfp_op_networdk/

https://cyberq.tw/2025/12/27/upgrading-to-10gbe-a-complete-guide-to/

你家 PC<=>NAS 已可跑 10G 極速雖然很棒
另外順便提醒一下另外一件事...

PC 速度遠高於 10G, 因為 PC 的 M.2 SSD 速度遠高過 10G
所以 PC<=>NAS 存取大檔案時, 你會把 10G Switch 所有頻寬全吃完
若拷備上百GB視訊剪輯素材時, 就算用 10G 傳輸也要不少時間

在 NAS 拷備等待時間...若有家人在看 NAS 內電影時...
這時你就會聽到家人房間會親切的用國罵問候你...

若要解決此狀況, 你的 X540-T2 就要充分發揮功能
你要將 PC X540-T2 Lan2 <=> NAS X540-T2 L2 開立專用通道(192.168.3.x)對接

如果用更高級的網卡(Intel x710, E10G21-F2) ... 直接對接傳輸速度還會更誇張...


一般家用網段需和專用通道網段分開
10G Switch Lan 09<=>(192.168.2.x)PC X540-T2 Lan1
10G Switch Lan 10<=>(192.168.2.x)NAS X540-T2 Lan1

這樣就可避免家人對你親切問候...
呂罐頭
感謝經驗分享,沒錯光轉電會超燙,連X540-T2網卡插在主機板上沒什麼用剛開機就很燙,目前還沒感受到掉速的問題,測個2~3分鐘10Gbps傳輸還沒遇到掉速問題。日常使用SHR-2其實硬碟傳輸也沒那麼快

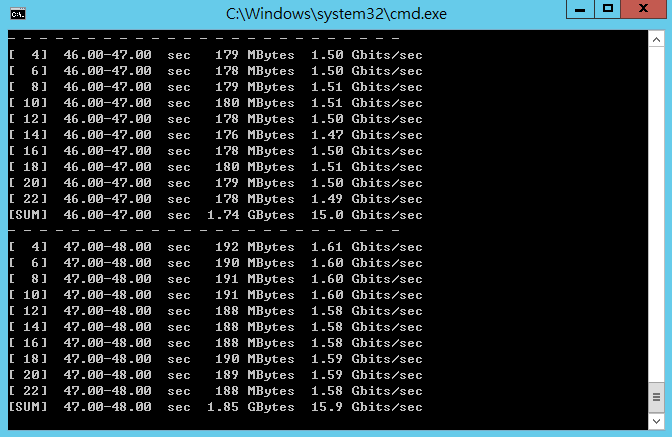

Intel X710 使用 10G DAC Cable 直連測試, 會超過 10G 速率

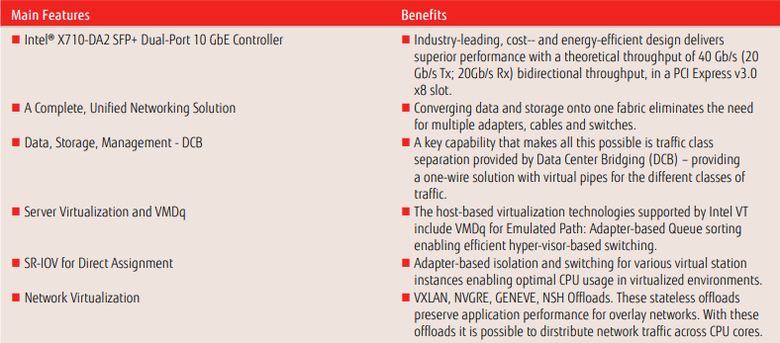

畢竟它原先是要用來跑 25G/40G 等級的晶片

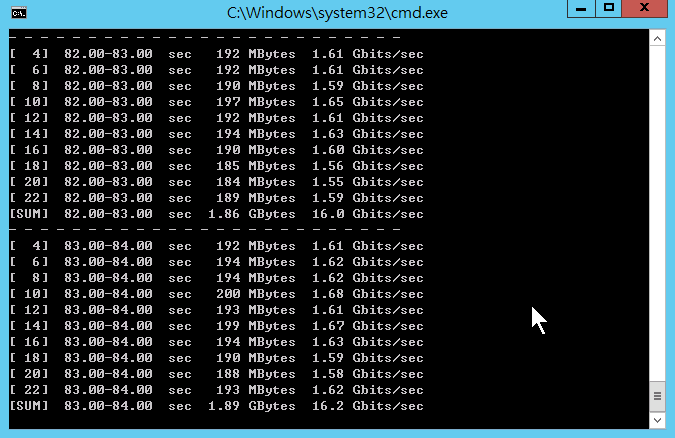

改用 Synology E10G21-F2 測試, 它的規格比 Intel X710 還高一階
使用 10G DAC Cable 直連測試速度更是明顯超越 Intel X710

呂罐頭
看來DAC是最佳理想方案 [100分]
