[分享]Chain Line 問題 (08 Fuji Absolute 2.0 )

08 Fuji Absolute 2.0 Chain Line問題

Jimmy 的 "0+0"同學 半個月前跟Jimmy騎了趟"花蓮 鯉魚潭 環潭單車(步)道 "
之前+0有反應 大盤變速不順~~~還會"落練"

Jimmy 一直認為是單車菜鳥 不會變速~~

上次騎完鯉魚潭後 到Jimmy家 幫他健診一下

發現小盤->中盤->大盤 O.K~
但是大盤->中盤 會直接掉到 小盤@@ 調了很久 就是不順~~

打電話跟車店好朋友 電話教學 (單車也可以電話遙控喔~ 呵呵)
好朋友 認為是Jimmy的調整功力不夠 ,或是變把故障~~

電話中 好朋友敎Jimmy確認變把是好的後....

說了一句 負責任車店老闆該說的話: " 騎過來 免費" 幫你調整服務~~~

(但是 老闆你忘了車子是你幫我從台北寄到花蓮的? 怎騎阿~~)


只好先恢復到不太順 但不會"落練"的狀況~~ 先回台北 上班~~

=========================================
事後反覆回想~~ 變把含半檔 算是 1 <-> 1.5 <-> 2 <-> 2.5 <->3 共五個檔位

但是調整到 1 <-> 1.5 半檔能正常運作時 2 ->2.5 就會直上 最大盤齒盤 1.5 <->3 就會"落鏈" 掉到大盤外側 @@

若是調整到 2 <-> 2.5 <->3 正常動作 則最小盤的 1 <-> 1.5 無動作 @@

感覺就是中變的調整Range 只有4個檔位 所以怎麼調都不順!

懷疑是 Chian Line 不對 大盤似乎太內縮 = BB太短

決定 去跟好朋友 要個BB墊片 下次回花蓮試試

=========================================

回台北 找時間去跟 "好朋友" 要個BB墊片 ~

好朋友看到我來了 拿出車店裡另一台 還未賣出的 Absolute 1.0 花了將近15分鐘作教學示範 ,講解的巨細靡遺

(嗚~~ 好朋友算是台北車店業的大老級人物 ,在好朋友面前 Jimmy是"細漢A" 只能乖乖聽訓
不敢嗆說: 哩 貢A 挖炸鬥A曜阿啦)

最後 墊片還是拿到了~~ 只有等下次回花蓮試試看了
=========================================

...........................2週後...........................

=========================================

Jimmy 先把這台 小粉紅的 狗腿打斷~~


這是原車配的 Shimano FD-R443 中變~~~



這是Jimmy 準備 預防萬一的~~ Shimano Tiagra FD-4403 中變 (凡事多一分準備)


一體式 培林四方頭BB 規格 68/113.5


拆下的BB 銹的真誇張~~ 這是牽三個月的新車耶~~

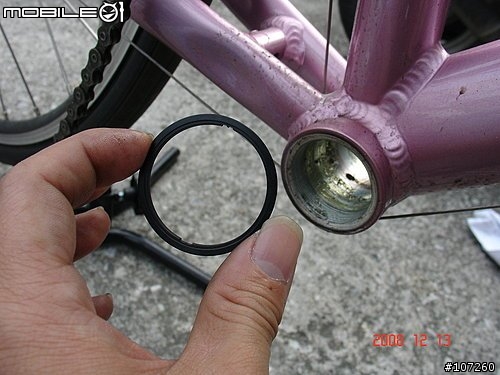

跟好朋友A來的2.5mm BB墊片


加上墊片後 113.5+2.5=116mm (只有單右側增加長度, 嚴格算是113.5+2.5*2 相當於是118.5mm)


五通裝上墊片後的BB


0+0同學 很認真的拿WD-40+破布除銹~~ ccc


裝回大盤 變速線 調整/測試


測試的結果~~ 真的!
1 <-> 1.5 <-> 2 <-> 2.5<->3 五個檔位 該變的就變 前三盤配後9S各檔位都可以不磨到 不會發出雜音了
該死的Fuji~~ 要嘛是BB缺貨規格配太短, 不然就是工廠組裝工人少放一個BB墊片了
=======================================================

Jimmy 準備 預防萬一的~~ 中變 Shimano Tiagra FD-4403 這時又出現了~~ 嘿嘿!

本來就想說 有兩個用途~~ 第一個是加了墊片萬一還是不順..........就換中變
另一個用途就是Jimmy 看那組黑的Shimano FD-R443 不爽


這是原車配的 Shimano FD-R443


這是原車配的亮銀色 Tiagra 後變


跟這組 Shimano Tiagra FD-4403 跟上面的後變 是不是比較 "合" ?


為何Jimmy 不一開始就直接換掉 Shimano Tiagra FD-4403 卻要分兩次搞?
呵呵~~ 因為這樣才會知道問題究竟 是出在 BB 還是 中變阿~~
萬一 兩次的測試 FD-R443 需要加墊片 ,Tiagra FD-4403 不需要加墊片 那......@@

中變導鏈片 有個螺絲開口設計~~ 免打鏈 (幸好 Jimmy也沒帶 9S Pin )


裝上 FD-4403 後 變速依然 正常順暢~~
就說嘛~~ Jimmy 早就會調中變了~~~~
(好朋友: "哩壓孤早啦"~)


證明.......BB真的太短 Chain Line 偏內 真是他X的 OOXX + "E04"


個人覺得~~ 亮銀色 加上 小小的 Shimano Tiagra 字體 還是比較有整體感啦~~


後來上網爬了幾篇 關於 Absolute 2.0 的文章照片~~~
確定其他Absolute 2.0 也都沒有加墊片~~~~ 難道是只有這台的BB配太短???

後來......... 終於給我找到了
http://www.mobile01.com/topicdetail.php?f=316&t=631248




然上面的問題點描述 不太一樣~~ (技師的意思是 這台 Fuji的 後下叉比較短)
但Jimmy 加了BB 墊片後! 每一盤的9速都聽不到雜音喔~~


注意下面照片 兩台都是 700C輪組 紅線到紅線的距離~
應該是Absolute 2.0 的 後下叉比較長才對~~~
通常 後下叉 & 兩輪軸距 越短 衝刺加速性 越好~~


通常 後下叉 & 兩輪軸距 操控穩定性 越好~~



上面這兩張照片 證明 Absolute 2.0 後下叉 絕對沒有 "極短"
一般後叉太短造成變速不順 會出現在 "前單盤小徑車" 改 前2/3盤時 發生 這種鳥事!
(16" & 20" 後叉跟 26" 或是700C 比起來 真的是短多了)
