對於專業設計師而言,一件完整的作品不僅要求物件呈現的品質與準確性,畫面是否出現鋸齒或是破圖的狀況也是各位所在意的事情;雖然目前坊間一般遊戲顯示卡大多可支援2D平面繪圖,但若要講究更精確的紋理或是採樣等專業特效,一張優秀的繪圖卡絕對帶你飛上天;而當今市占率較高的專業繪圖卡大多由麗臺科技出品,旗下Quadro 系列相較於需要大量運算的專業用戶來說應當不陌生,筆者手上這張Quadro P620 為入門款繪圖卡,搭載著NVIDIA Pascal GPU 架構與512 CUDA 運算處理核心,至於實際使用情形為何就讓本人親自開箱給大家參考囉!
規格
NVIDIA CUDA平行運算處理核心:512
記憶體容量:2 GB GDDR5
FP32單精準度浮點運算效能 (峰值): 1.386 TFLOPs
記憶體介面:128-bit
記憶體頻寬:可達 80 GB/s
功耗:40 W
繪圖匯流排:PCI Express 3.0 x16
顯示接頭:4x mini DisplayPort
尺寸:2.713 吋H x 5.7吋 L單插槽
重量:129 公克
散熱:主動式
顯示解析度:4x 4096x2160 @ 60Hz / 4x 5120x2880 @ 60Hz
繪圖APIs:Shader Model 5.1, OpenGL 4.5, DirectX 12.0, Vulkan 1.0
計算APIs:CUDA, DirectCompute, OpenCL
Quadro P620 開箱介紹
麗臺NVIDIA Quadro P620 產品包裝彩盒設計一覽,承襲NVIDIA亮綠色主視覺
外盒背面特寫,除了標示產品特色,還貼有3年保固資訊,用戶可至官網註冊享有原廠維修範圍與技術支援
盒內包裝用非常緊實的海綿包材保護著內部
麗臺NVIDIA Quadro P620 所有內容物,包含4條Mini-DisplayPort轉DP線材、短檔板、驅動光碟片、說明書、支援指南、保固卡
說明書非常詳盡支援多國語言,亦囊括Quadro 系列個別配件說明與安裝解釋
麗臺NVIDIA Quadro P620 本體,外觀上與P600、P400雷同採用輕巧精悍的半高Low profile短卡設計,並且搭載512 CUDA 平行運算處理核心、2 GB GDDR5 的記憶體容量、PCI Express 3.0 繪圖匯流排,以及1.386 TFLOPS FP32 單精度運算效能,對於要求原生繪圖API支援像是Shader Model 5.1, OpenGL 4.5, DirectX 12.0, Vulkan 1.0等專業技術的使用者來說算是相當堪用
實際丈量感覺上比官方提供的規格還小巧
麗臺NVIDIA Quadro P620 採用由9片扇葉組成的50mm渦輪扇設計幫助散熱
輸出端支援四組DisplayPort 1.4,可支援4K@60Hz的超高解析度輸出
麗臺NVIDIA Quadro P620 PCB板背面一覽
PCB板整體用料特寫
可以看到記憶體部分則是使用三星SAMSUNG K4G41325FE-HC28記憶體顆粒,總共配置了四顆,用料相當精簡,容量為2GB GDDR5,等效時脈最高可達 80 GB/s
繪圖卡採用Pascal GP107-855繪圖核心,具備512 CUDA 平行運算處理核心與128Bit 記憶體頻寬,提供了優化的運算效能
MOSFET特寫,採用4C029 + 4C024型號
效能實測
GPUZ
從 GPUZ 上可以看到麗臺NVIDIA Quadro P620 擁有512個 Cuda 核心,核心時脈為 1266MHz、記憶體為 1253 MHz、Boost時脈 1354 MHz,由於不需要外接電源所以待機溫度僅有33度
AIDA64 GPGPU Benchmark
採用AIDA 64 GPGPU Benchmark 測試運算效能,可以看到SP FLOPS成績為1349 GFLOPS
Cinebench
Cinebench是由專業動畫廠商所推出的效能測試工具,由於繪圖工作站的重點在於OPENGL這個API規範,使用者可以用來檢測實際效能為何,而在非常一般的測試環境下還能跑出134.50 fps 的繪圖性能表現相當不錯
RandomControl Arion Benchmark
RandomControl Arion Benchmark是一款相當方便的測試軟體,可檢視顯示卡的3D 場景運算的效能表現,另外,使用者也可以直接到Arion Benchmark的官網查詢其他顯卡的相關數據,結果如圖所示Quadro P620跑出 391.51分,進行3D渲染時間大約花費了12分46秒
NOVABENCH
SPECviewperf 13
在SPECviewperf 13軟體的測試下, 可以完整呈現出顯示卡在各種不同軟體下的效能表現,其中3dsMAX、CATIA、CREO、MAYA、SNX以及Solidworks主要基於OpenGL架構,至於Showcase則是基於DirectX架構,除此之外,用戶甚至可以到個別項目檢視擬真或是著色…等等的數據顯示,Quadro P620成績如下圖所示:

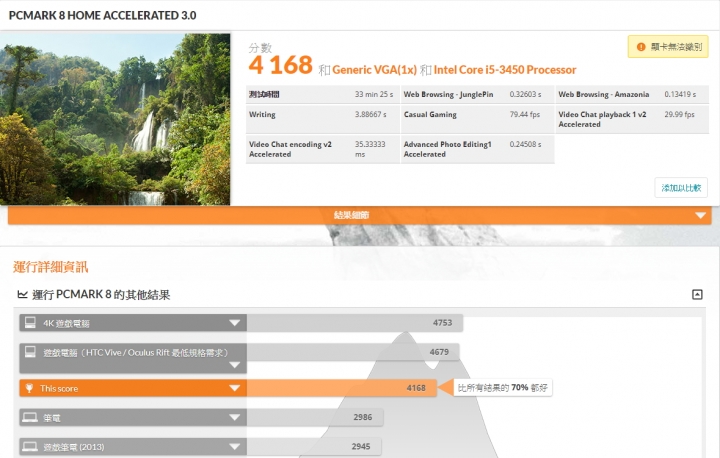

PCMARK 8 HOME
3DMark Fire Strike
Fire Strike 跑分結果為3858分,成績尚可不過既然買了繪圖卡還是專心跑圖吧
小結
本人多以商業繪圖為主故測試環境較普通,不過經實際測試下來麗臺NVIDIA Quadro P620 繪圖卡的效能表現還算可圈可點,也給予使用者更廣泛的軟體應用;在Vray應用方面除了光影渲染技巧比較仰賴CPU之外,其他地方特別是針對幾何與光線處理能力,專業繪圖卡還是比一般遊戲卡來得優化許多,畢竟繪圖卡在靜態畫面的細膩度以及準確性也比較完善;而Quadro P620繪圖卡作為入門定位在價格部分也是相對樸實親民,對於一些剛進入MAYA世界或是使用其他OPEN GL標準繪圖軟體的初學者來說都能應付,如果當前荷包不夠寬裕但又想踏入3D建模這塊領域,那麼Quadro P620 算是相當不錯的選擇。
麗臺Quadra 卡入門款在設計系還蠻多人在講的。
但影音剪輯課,至少要中階卡比較舒心。
https://www.leadtek.com/cht/products/workstation_graphics(2)/NVIDIA_Quadro_P2000_(10774)/detail
給大家參考.
