【Cat.5E測試】手製63米AMP Cat.5E網線＋Intel PRO/1000 PT Gigabit LAN卡～極速測試

在看過Broadcom NetXtreme-II 5709C Gigabit Lan Card的測試後，大家有沒有發覺好像還缺少了什麼似的？

對了，就是缺少了網卡界的另一位重量級選手 - INTEL ~~~

Broadcom和Intel可說是目前擁有最先進技術的二間網絡卡生產商，大部份伺服器所採用的網絡卡晶片也是以Intel和Broadcom的產品為大宗，所以既然測試了Broadcom的網卡，又怎可缺了Intel的份兒？

本次測試的兩款 Intel Gigabit 千兆網卡型號分別為 Intel PRO/1000 PT Dual Port Server Adapter 和 Intel PRO/1000 PT Server Adapter，兩者同樣採用PCI-E介面。

Intel PRO/1000 PT Dual Port Server Adapter (PCI Express x 4)
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

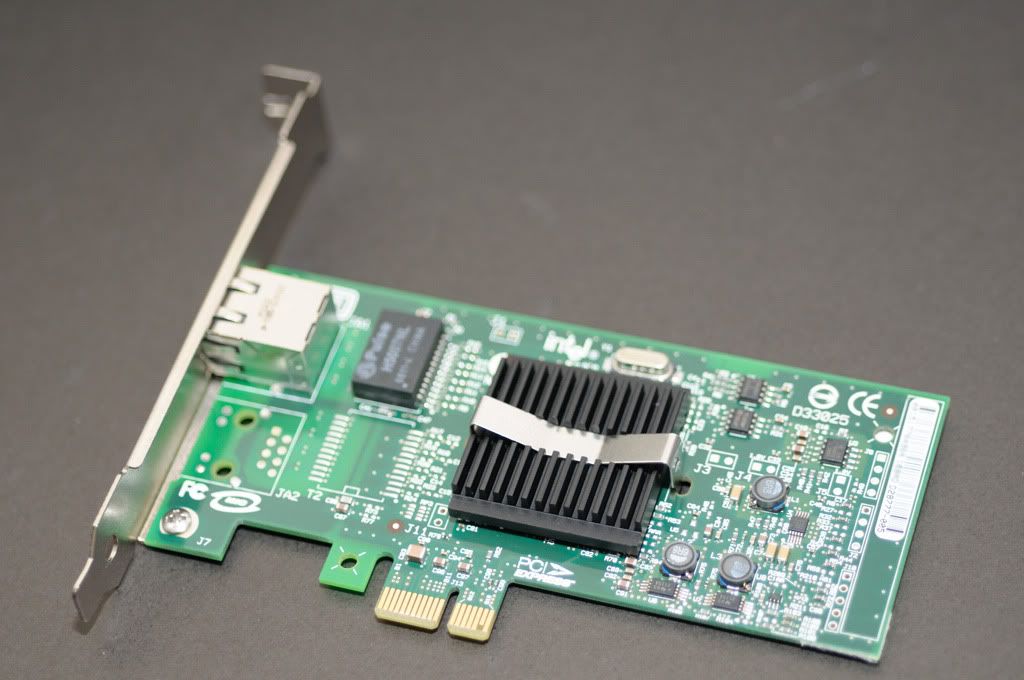

Intel PRO/1000 PT Server Adapter (PCI Express x 1)
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

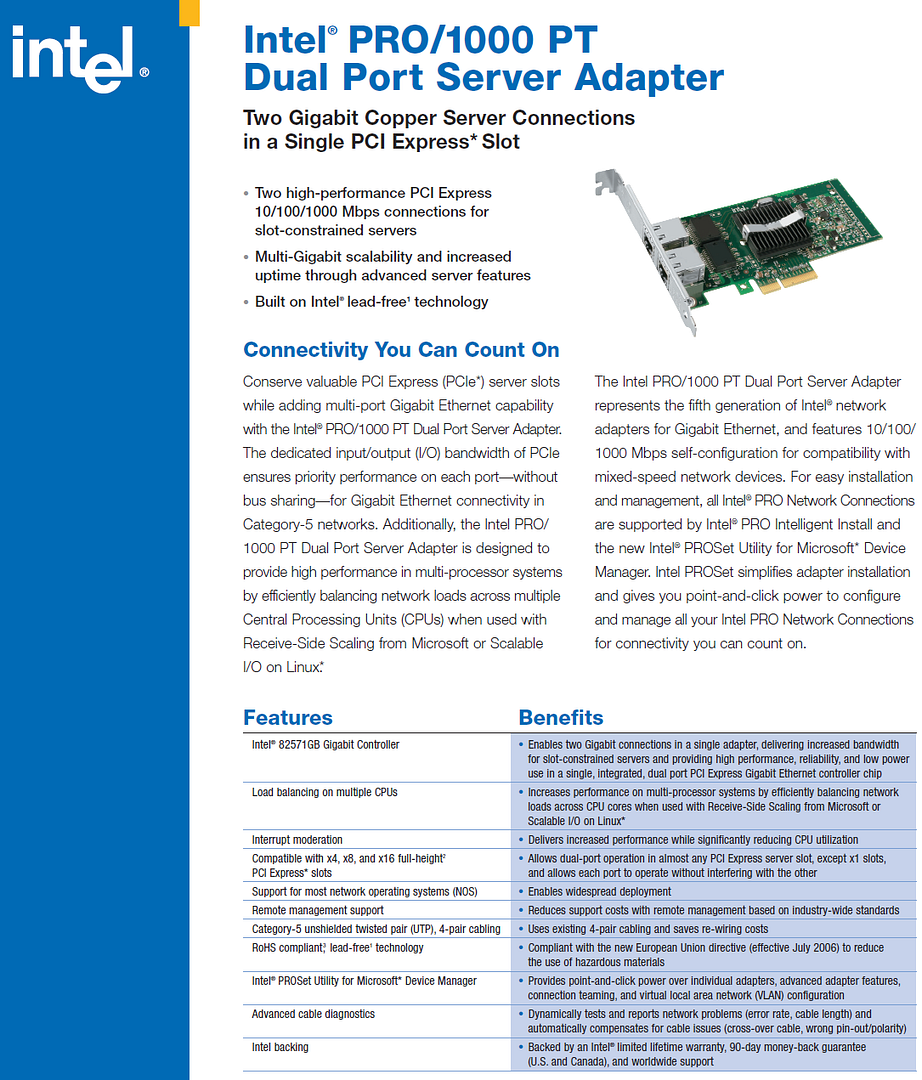

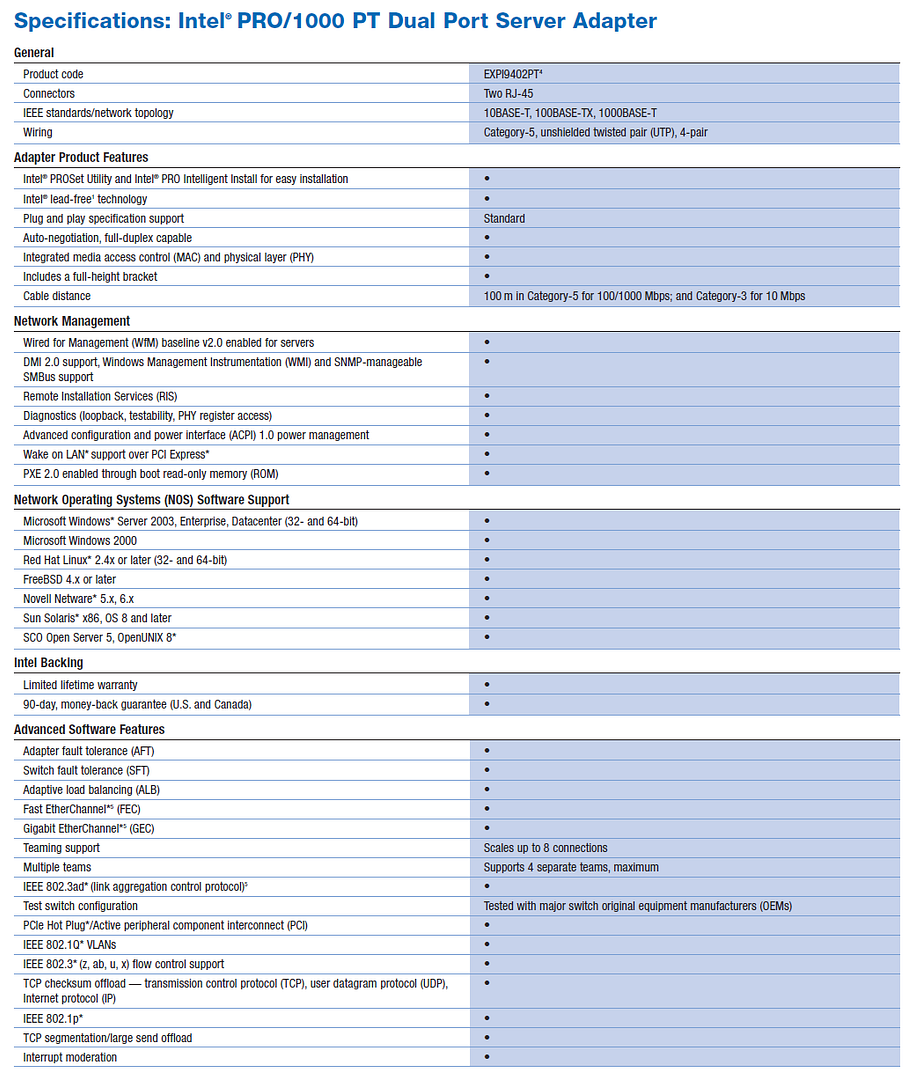

以下是 Intel PRO/1000 PT Server Lan Card 的功能及規格簡介：

2012-10-01 9:34 #1

文章關鍵字

測試極速測試 AMP CAT.5e 網線 LAN卡 63 1000

idolclub

148分

樓主

idolclub

個人積分：148分

文章編號：38841154

本次測試所採用的就是這條自家人手製AMP CAT.5E網絡線，從圖中網線上的刻度標示可算出實際長度為116,571,240FT - 116,571,030FT = 210呎，即約64米。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

網絡頭(水晶頭)同樣是選用AMP，網線接法則採用一般的TIA-568B標準，八條線芯的順序為：白橙、橙、白綠、藍、白藍、綠、白棕、棕。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

有了AMP網線和AMP水晶頭，又怎能缺少AMP的壓線鉗呢？三者相互配合所做出來的網線合格率還是相當高的。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

完成後的網線就是這樣了，手工應該可以的。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

按照慣例，打頭後都要經Fluke Cable Tester來個簡單測試，幸好測試尚算合格，沒有丟臉。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

由Fluke Cable Tester測得這條AMP CAT.5E網絡線長度約為65米，與網線上刻度所示的長度誤差在1~2%之間。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

所測得的四組線芯的個別長度：
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

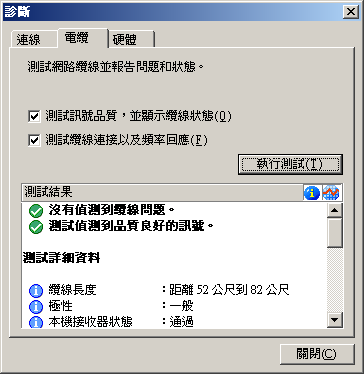

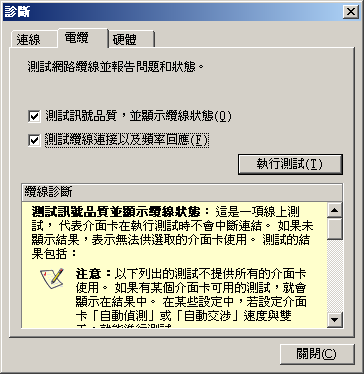

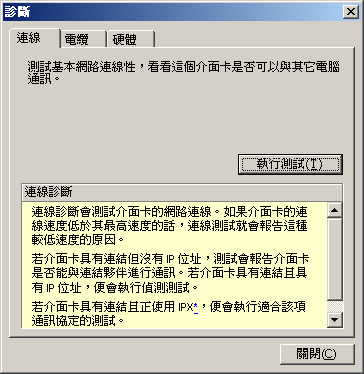

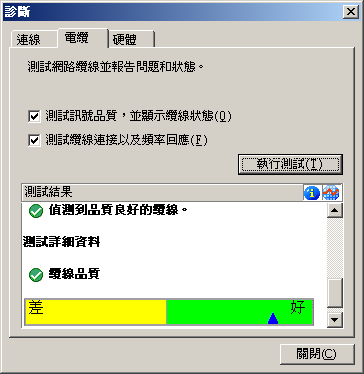

以下是經由Intel PROSet網卡管理軟件內的診斷功能所測得的網絡線長度，但Intel所顯示的結果並非網路線的實際長度，而只是一個約數52公尺~82公尺。PROSet軟件除可測試網路線長度外，還可偵測網路線的訊號品質和頻率特性，測試功能也算相當完備。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

測試所用的Gigabit Switch是一台沒有管理功能且不支持Jumbo Frame的3Com OfficeConnect Gigabit Switch 8，型號為3C1670800
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

idolclub

148分

樓主

idolclub

個人積分：148分

文章編號：38841162

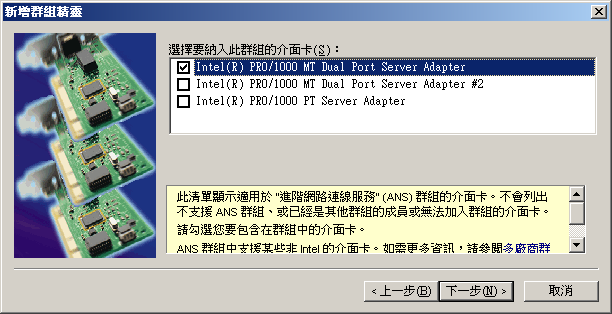

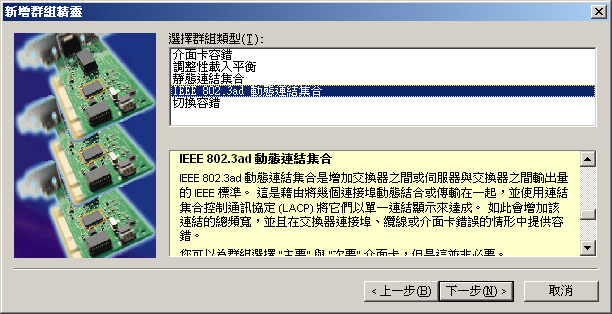

Intel PRO/1000 PT Server PCI Express系列屬Intel第五代Gigabit Ethernet千兆網卡架構，除擁有基本的IPv4和IPv6 TCP/IP Checksum Offload選項外，配合Intel PROSet網卡管理軟件更可提供很多進階的網絡功能，如虛擬網絡(VLAN)、網卡容錯(Adapter fault tolerance, AFT)、負載均衡(Adaptive load balancing, ALB)、群組支持(Teaming support)及頻寬聚集( Link Aggregation Control Protocol, LACP)等。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

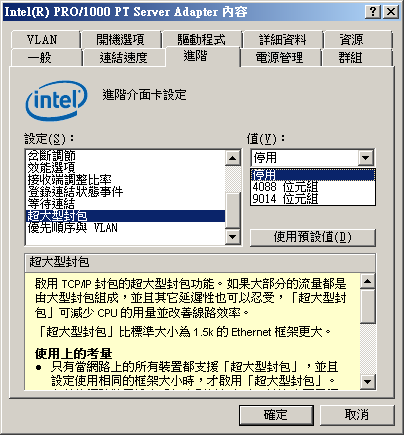

Intel PRO/1000 PT亦可支持最大9KB Jumbo Frame傳輸協議
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

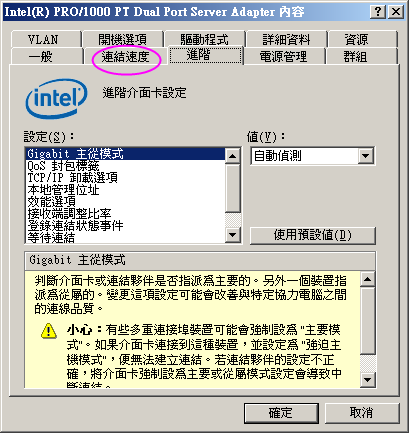

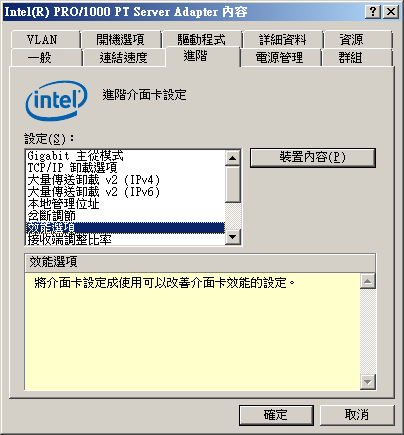

當中的效能選項是Intel網卡的特色之一，可透過此選項來調節 Intel PRO/1000 PT 的Interrupt (中斷) 產生頻率從而在系統反應及網絡效能之間取得一個平衡。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

idolclub

148分

樓主

idolclub

個人積分：148分

文章編號：38841174

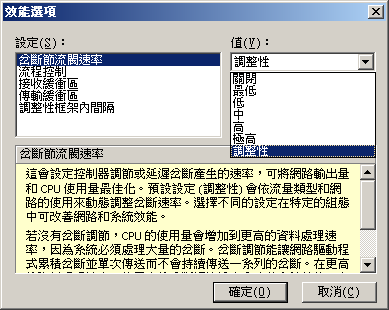

本次測試我是在Intel PROSet內把網卡的效能選項設定到 "調整性" 位置，即由 Intel PRO/1000 PT 自行決定中斷產生速率佔用CPU的比例。

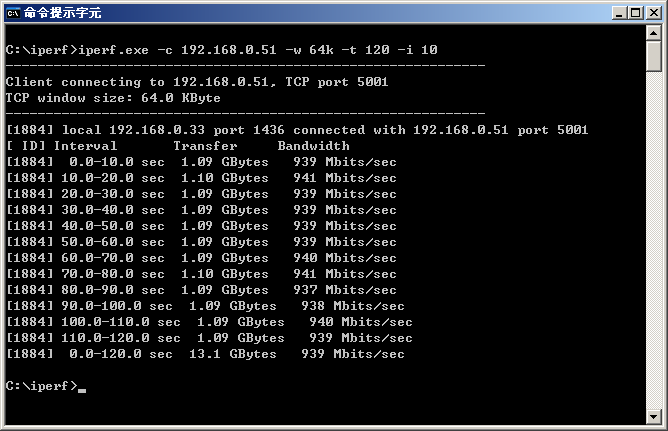

測試正式開始，首先要測試的便是使用 iperf 軟件測試兩台電腦在經過210呎(約64米) AMP CAT.5E網絡線及3Com Gigabit Switch後的資料傳送速度到底能達到多少Mbps？

這次測試是以單線程進行，所測得的結果顯示Intel PRO/1000 PT Dual Port平均速度可達939Mbit/s，而全程的速度波動都很少，達到了Gigabit理論最高速度的94%，成績理想。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

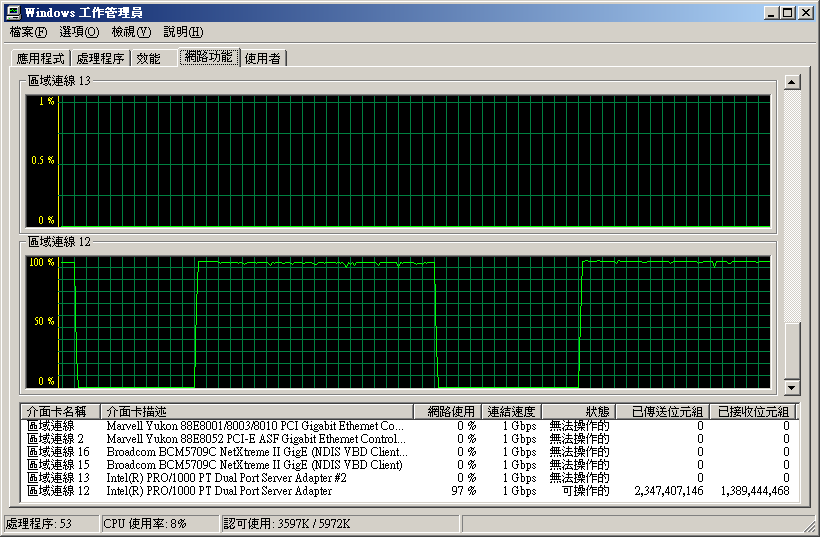

在Windows的工作管理員中可看到網絡使用率高達97%，非常接近Gigabit網絡的極限，而CPU的使用率則在8%左右徘徊。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

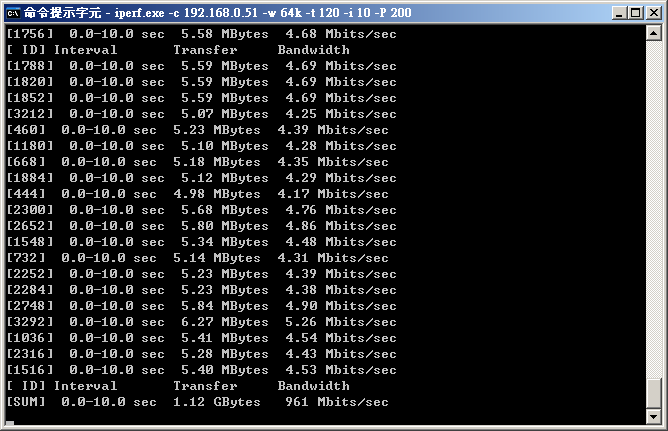

跟著測試的就是使用 "iperf -P 200" 這個參數同時建立200條TCP連線來傳輸資料，希望能把Gigabit網絡的效能盡量壓榨出來，同時也觀察一下這時的CPU使用率到底如何。

200條連線同時傳輸資料時，網絡速度可高達961Mbit/s，看來 Intel PRO/1000 PT 真的能把Gigabit千兆網絡的極限效能完全發揮出來。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

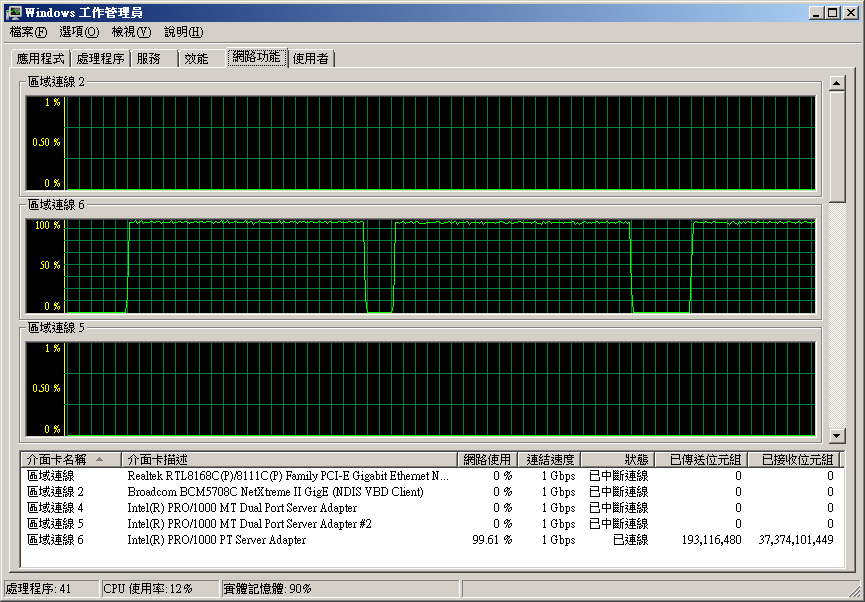

此時在Windows的工作管理員中可看到網絡使用率已高達99.6%，而且速度曲線亦相當平穩沒有起伏。雖然要同時處理200條連線且網絡使用率亦達到了99.6%，但CPU使用率亦沒有因此而上升，仍然維持在12%左右。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

看過了 iperf 的測試後，再來就是經FTP軟件測試 Intel PRO/1000 PT Dual Port 配合210呎AMP CAT.5E網線的傳輸速度。

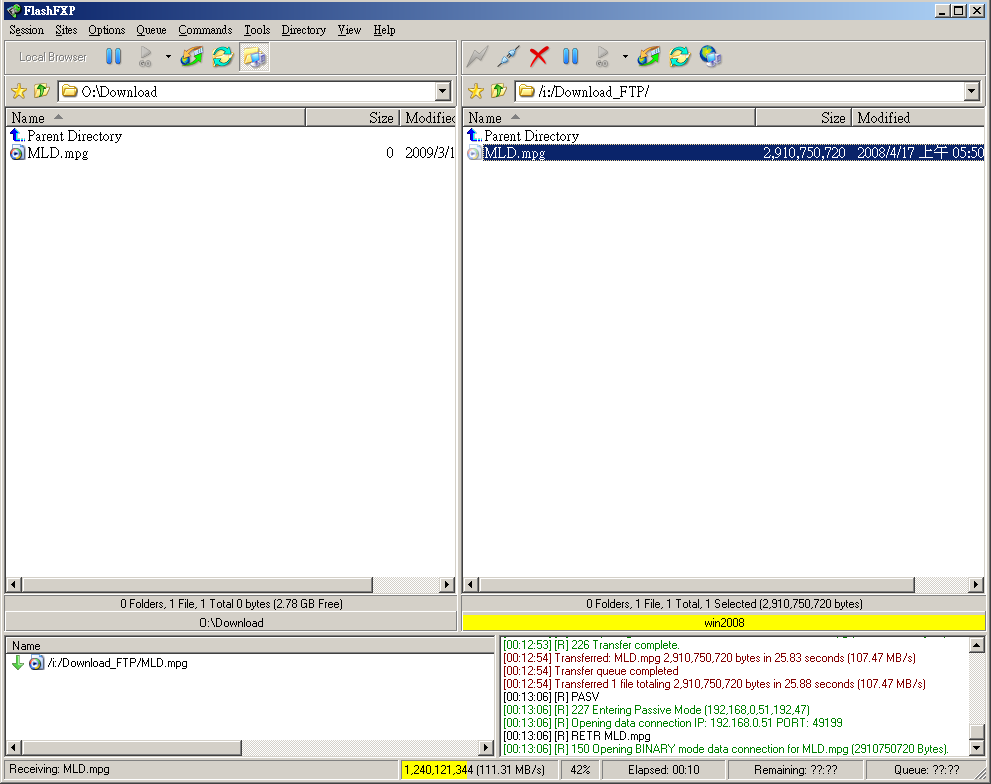

從下圖可看到 Intel PRO/1000 PT 的FTP最高傳輸速度可達111.3MByte/s，對有此效能已相當滿意。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

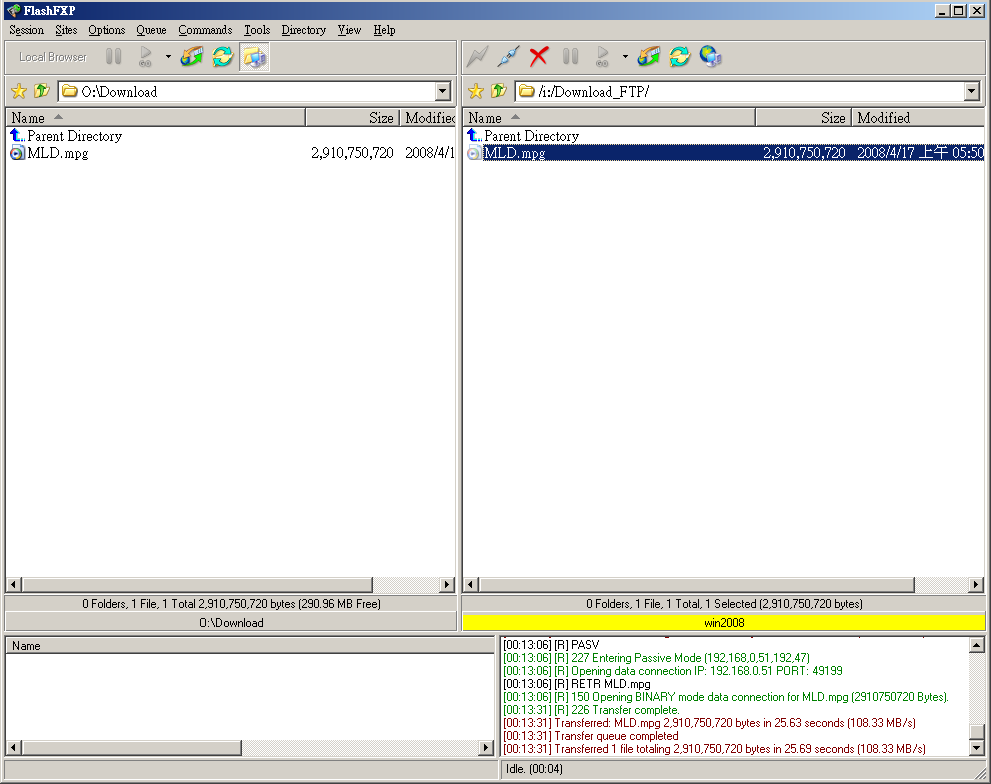

而在整個傳輸過程速度的高低起伏也很少，平均速度也可達108.3MByte/s，算是相當的平穩。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

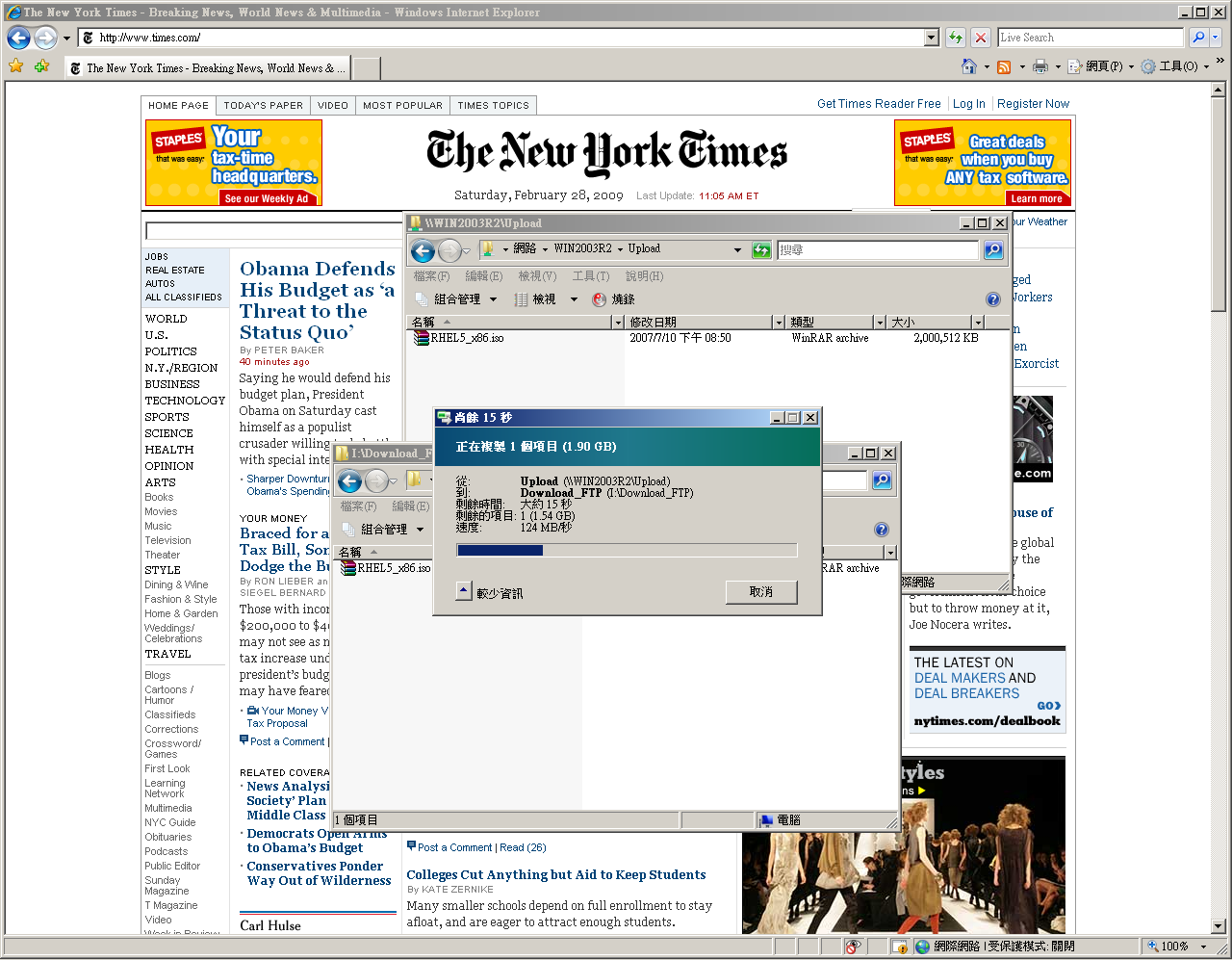

完成了FTP的測試後，再來就是通過Windows網絡直接對拷檔案的速度，由圖中可看到傳輸速度可達124MByte/s，成績不錯。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

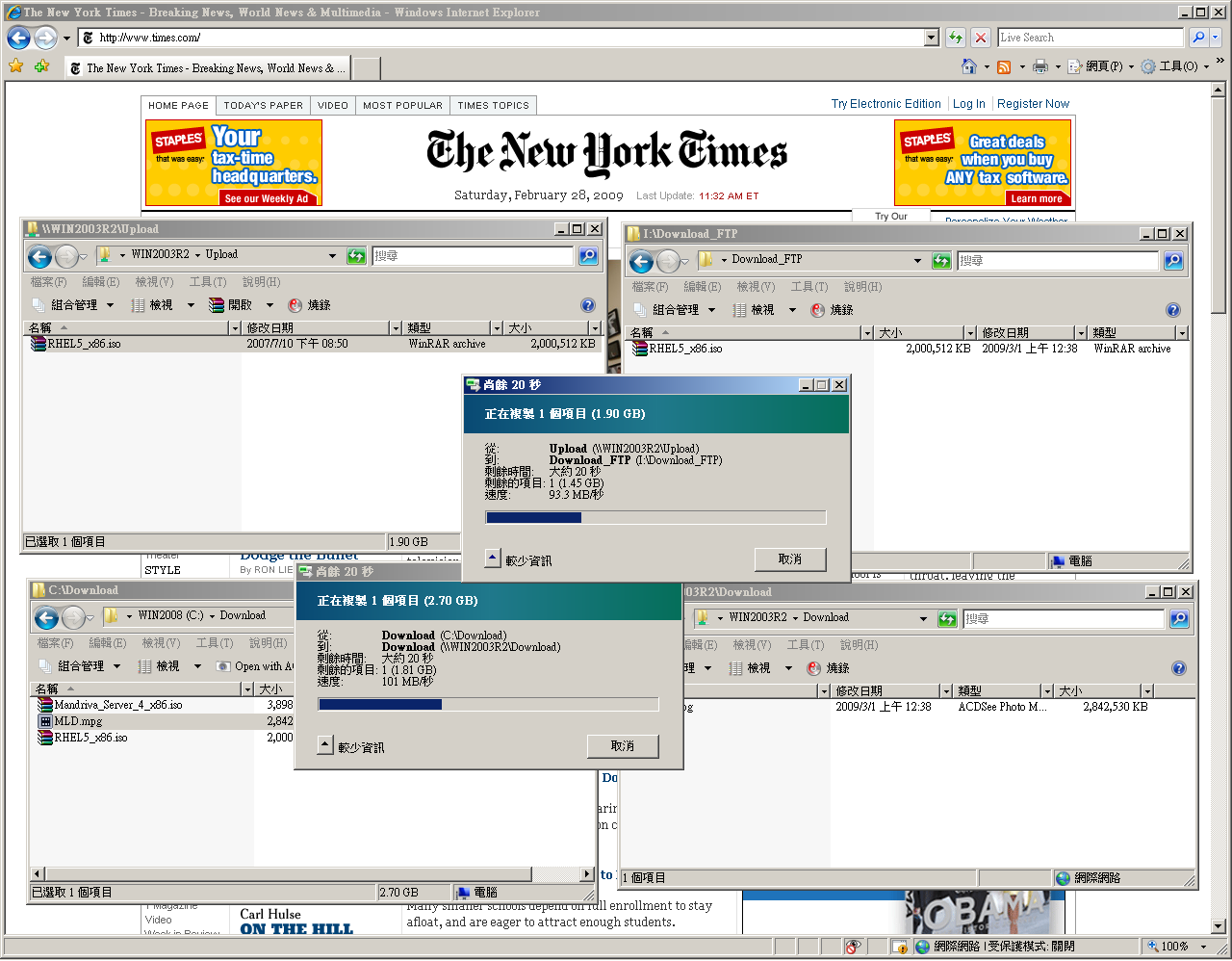

最後要測的便是在Windows下經網絡同時上傳和下載檔案的雙向傳輸效能，由下圖可看到雙向傳輸效能可高達接近195MByte/s，Gigabit網路能有這效能我已相當滿意，同時亦間接印證了這條長度達64米的自家製AMP CAT.5E網絡線足以應付Gigabit千兆環境下的高速傳輸需求。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
