使用一年多來 已經壞了兩個鏡頭.... 以上買的三個鏡頭都是公司貨
第一個鏡頭 D90 KIT鏡頭 N18-105MM 在使用了十個月之後 拍了約三千張 壞了 還好 在保固期內..
但榮泰公司報價 六千元整的維修費.....我第一次發表文章當樓主 就是因為這件事....
當時新品一萬元的鏡頭 保固內維修要價六千元整......夠狠....之後 經過據理力爭
終於免費修復......有人會說 會吵的小孩有糖吃....但捫心自問 鏡頭在使用中自然損壞
被當成人為損壞 當然要據理力爭....
第二個鏡頭 N70-300MM VR 在使用了一年兩個月之後 拍了約一萬張 也掛病號....
原因是防手震功能失常.....
可惜過了保固期兩個月....只好送修了 等了三個星期整 毫無回音 今天打電話去詢問....
得到的答案是 六千元修理費 ..........."又是六千元"......本來預估是三千元
報價六千.......當初買1萬六千元 那麼也就是 壞三次就可以買支新的.....
有時會覺得 榮泰 大概不怎麼想擁有忠實的公司貨客戶群 報這種維修價錢 就已經把我推向水貨商了
反正 水貨商也是一年免費保固 .....也不用先支付一筆多出的的價格
那個多出來的價位就可以留著當以後的修理費 .....
當下決定 拿回來自己拆來玩 說不定只是排線斷了而已......
身為電子工程師 修理斷線這種簡單工作 .......沒問題.....
只是對鏡頭螺絲的"拆卸順序"不熟 必須慢慢研究...............
今天又當樓主 只希望有經驗的大大們 可以提點一下 那邊要注意的...
等鏡頭回來就開始動工......
**********************************************************
**********************************************************
鏡頭分解 步驟
鏡頭卡筍 "正上方" 有四個螺絲 鏡頭的"傳輸介面" 與內緣的塑膠圈應該是分開的
拆下螺絲後 發現 A螺絲 螺牙尺寸不同
鏡頭卡筍 "周邊" 還有三大三小 六個螺旋 A1~A3鏡頭卡筍應該是鎖內側塑膠圈
B1 看起來是相機與鏡頭 卡筍定位用的 應該不用拆
B2 應該是鎖"傳輸介面" 右側
B2 應該是鎖"傳輸介面" 左側
A1~A3 B2 ,B3螺絲拆下後就可以 拆解開的內側塑膠環 鏡頭卡筍與傳輸介面
鏡頭卡筍 與光圈連稈 拆卡筍時要注意位置...
外殼
黑色螺絲為 VR開關固定用
PCB 只有一個螺絲固定
背面
VR 控制開關 跟PCB背面連線
PCB拆下後 可以看到 外側 跟內 各有三個螺絲 三銀三黑 銀色的螺絲有一個是平面的....要注意位置
其中右下側軟排線 是粘在基座 須小心拆開
銀色螺絲拆下後可拆下固定PCB的基座

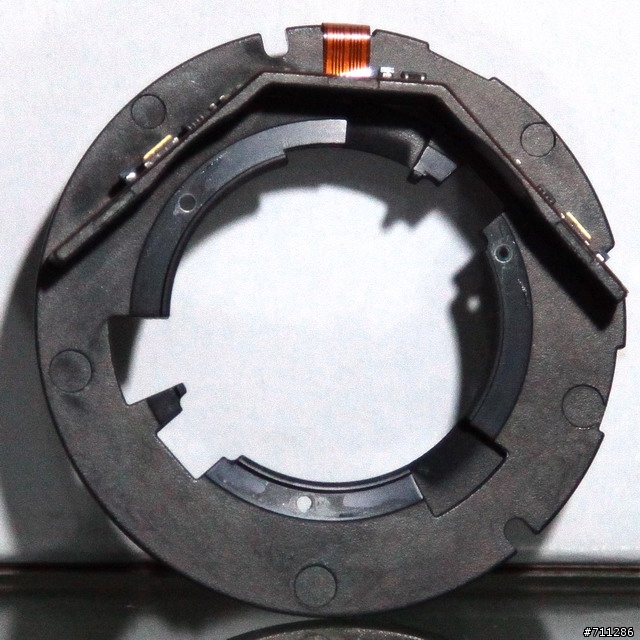

固定PCB基座
還有內側三個黑色螺絲
****************************************************
****************請注意 *****************************
如果是VR不良 斷線問題到以上的步驟就可以拆下排線..........
只要找活動排線 最細有九條線那條排線...拆下T型銅片的兩個螺絲 上推活動接頭那端的接線端
就可以拆下排線用電錶量測有無斷裂
********************更正**********************
第一個鏡片的螺絲不可以拆 ....免得影響鏡頭光學特性
因為在這個鏡片之後就看到防手震鏡組 防手震鏡組等於要整個鏡頭拆光 才能拆下***********************************************
**********************************************************
黑色螺絲拆下後 可拿起鏡片 下面有銀色跟金色兩片墊片
須注意 鏡片下方有用圓柱接筍緊密接合 要小心拆裝
發現有條軟排線 有對折現象 根據以往維修經驗 排線這樣被折成90度 很容易因鏡頭活動多次之後 銅線會斷裂
當鏡頭轉換成長焦 鏡頭會拉長 鏡頭中心 就會會內縮 那兩組排線就會被往下拉
這樣看最清楚 右邊排線已經有折損現象 左邊則很正常的弧形
************************************************************
要拆下折損的排線 只需要拆掉 T型銅片兩個螺絲就可以拆下來
***********************************************************
*********************************************************
*****以下部份拆卸 可能會影響鏡頭功能 最好不要拆******
********************************************************
逆時針旋轉 墊片 可拆下 第一層金屬墊片 第二層彈簧 第三層 軟墊
第四層與第五層鋼圈 必須記住第四層鋼圈排線的位置
鏡頭底部拆到這邊就無法再找出可拆解部份
********************************************************
慢慢細察可動手的部分..................
********************************************************
換前鏡面動手
前鏡面 拆掉鏡頭邊邊的貼布 (拆下就很難再貼回去了)
看到五個淺淺的孔
我買跟兩個孔直徑相同的鑽針 來拆除鏡面
因為太淺很難轉動 直接把兩個相對的淺孔 鑽孔 打穿
再天天滴酒精 看能不能溶解 點在螺紋的膠
點了四五天 天天轉動一下 轉斷了一根鑽頭 終於轉開了前鏡面
鏡面上還殘留酒精痕跡
終於看到 防手震鏡組 有三個螺絲固定
******更正 ****************
這邊看到的鏡片不是防手震鏡組 是長短焦推拉轉換的鏡片
***************************
拆下三個螺絲 防手震鏡組就會與外殼 分開 小心橫放拆下固定螺絲 免得鏡組會突然掉進內側
**************************************************
又找不到可拆的地方...................終於又發現....
**************************************************
拆下 防滑圈 可看到分成上下兩個外殼
上下兩個外殻用 三片 透名膠帶黏貼著 要拆之前注意下方鐵殼的 孔位
最好註記方位
將膠帶從中間切開 就可拆開下方外殼
將焦段轉到 300mm端 再拍照存證一次
分解下來的下方外殼
還有三個螺絲固定住 內鏡組
******************************************************
開始磨一字起子 配合一下螺絲的寬度 ....... 鎖的有夠緊 該不會又點膠了吧
******************************************************
那三個螺絲真難拆........已經弄彎了兩個精密一字螺絲起子.......只好先從別的地方下手......
等我找到更堅固的螺絲起子再來拆它
拆掉鏡筒邊兩片的透明膠片 跟四個螺絲 就可以取下兩個鐵片
拆下固定的鐵片 只要向左旋轉 就可以拆下外面的鏡筒
轉個面還可以看到有兩個固定螺絲跟鐵片 這個部分先不拆
上方有個整組的 對焦尺環 已經可以從上方 慢慢拿出來 ( 要特別記住方位).......
************************************************************
*****************找到不良的真正原因了****************************
原來是活動端排線的接頭斷裂 而原因是 接頭背面的塑膠片 留太少了
接腳的銅箔寬度 是0.28mm 兩銅線之間隔是 0.22mm 注意看排線顏色不同處 就是背面的塑膠片寬度
都還沒有銅線的寬度 來得寬 連0.25mm都不到
另一邊活動端沒斷的排線則多留了 1.5mm左右的塑膠片寬度黏著排線的塑膠膜
斷裂的排線 也手工自製做了兩條準備替換
******************************************************************
****************************************************************
果然 三個拆不下來的螺絲 三個有兩個 是點了膠 終於拆下來了
拆下了最難拆的外鏡筒 還有鐵殼在 一次要先拆九個螺絲 才拆的下來
裡面還有一個有含鏡片的內鏡筒 螺絲都拆下了 還是會卡住
除了現在還看的到的快殼 裡面還有兩個可以活動的殼.....這部分還真的很複雜
最後是把裡面的鏡片轉角度 慢慢轉 才又看到裡面有螺絲
不過我輕輕一壓 要轉螺絲 還卡在裡面的小鏡筒 就拉出來了
終於發現....原來在小電路版中間的這個鏡組才是 防手震鏡組 再下面的才是光圈模組
因為看的到有三個彈簧吊著鏡組 ..... 現在看到的鏡片是鬆動的 被彈簧拉住
最後只剩下 一個獨立鏡片 加光圈組 &防手震鏡組
光圈組跟防手震組好像是連在一起....
單是眼前這個獨立鏡片 是怎麼裝進去 就已經很難猜了....
鏡片旁邊有一片薄薄的黑色墊片 應該可撕下來 不過撕下來之後就沒這種東西可以貼回去
要撕下來之後才可能拆的下這個鏡片....
傷腦筋......待續...............
*********************************************************
以下是錯誤示範........因為拆完才發現是固定架邊邊的滑軌圓柱是用膠水黏住....
如果有"適當"的溶劑就可以輕鬆拆下這個鏡片架
********************************************************
拆下黑色墊片之後可以看到三個螺絲
螺絲拆了之後 就可拆下 鏡片 雖然有點膠 但黏的不緊 輕輕的就可以拿下來了
塑膠固定架還在裡面 利用角度 就可以拆下....
塑膠固定架拆下之後才發現 滑軌用的圓柱原來有點膠
光圈組
最後剩下的光圈組與防手震鏡組..也有三個白色滑軌用的圓柱點了膠
開始想辦法找溶劑把膠給溶掉就可以拆了
做完最後的一步....就可以大功告成.....開始組裝回去....
**************************************************************
