三久太陽能熱水器-連線異常...改裝替代方案+維修記錄

分身回覆 wrote:
在某個雷雨交加的夜晚...(恕刪)


20240403那天地震後,四處巡視了一下,
發現一樓控制器,連線異常無法顯示溫度,最後搞到,溫度異常無法加熱。
就開始了爬文之旅,然後就看到這篇。
參照版主做法後,最終自己也改成WiFi 版。


舊機板也有做了一些測試,覺得應該是機板壞了,
有看到電容膨脹,但最終還是修不好,只好放棄。

問了一下三久,這是二代板已停產,壞了只能換三代板,控制器可以不用換。(三代板除了換板子外,繼電器、感溫棒也都需要換)

有私訊分身大問一些問題,感謝分身大的回覆。
非常感謝這篇文,對於改造方向,非常有幫助。
原本的使用18年了,改造後希望能延續下去。
r7252 wrote:
舊機板也有做了一些測試,覺得應該是機板壞了,
有看到電容膨脹,但最終還是修不好,只好放棄。

你機板圖片是在220V有通電時拍的嗎?
完全沒有任何一顆燈號會亮?
那就是主電源線路有問題
變壓器8V & 14V檢查是否輸出正常
膨脹的電容也要換掉
主電源濾波/整流正常後, 機板才能工作
程式正常燈號會亮再進行下一步檢修
r7252
爆掉的電容換過了,還是不行。就算修好了,也是放著,目前這樣就好了,手機可以操作,時時可以看還蠻方便的。
r7252 wrote:
20240403那天...(恕刪)


請問版大 您使用心悅1號控制器WIFI 如何連線WIFI 的
小弟買了一塊心悅2號 WIFI 連線時 出現 "您的設備無法在帳號所在地區激活
不知道版大有無出現這樣的問題
分身回覆
APP 是用Smart Life ?
是的
r7252
我也發生過無法添加設備,Smart Life不行,改用另一個叫“智能生活”的就可以了。
lovenatalie wrote:
是的

你的APP怎麼不一樣??

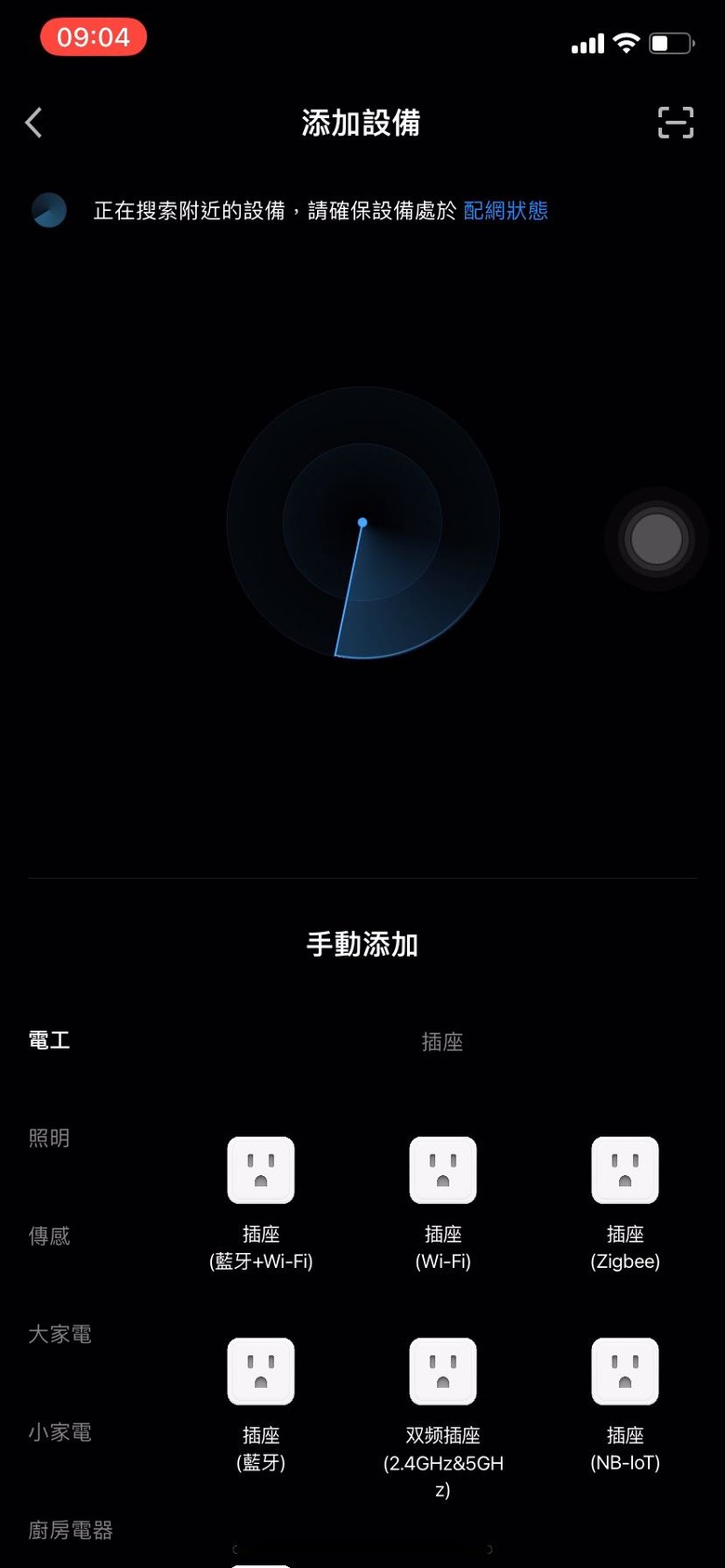

應該會顯示下圖這樣才對

分身回覆 wrote:
你的APP怎麼不一樣...(恕刪)

是同一個app只是點選掃描就直接跳該裝置
分身回覆
改用手動添加試看看
lovenatalie wrote:
是同一個app只是點...(恕刪)

經過打盲的幾週後終於還是實際安裝上去了
感謝版大指導,雖然說到最後wifi還是不行
不過終究還是把太陽能改成智慧型的了,初步試過水位控制及補水目前看起來符合心裡規劃的
其他的就等後續測試了
ta17061
wifi只吃2.4GHz試試,5GHz吃了無法添加。
這篇有點猛,已經超出居家diy,佛祖可能是相關領域的對於IC跟電力有認識,
感謝 先收藏家裡也是用三九太陽能
lovenatalie wrote:
經過打盲的幾...(恕刪)

更新一下進度 裝這版溫控後由於無法從app觀看現況在冬至前的某晚上直接沒熱水可用,上樓查修發現加熱端無法過電,推斷應該是直接觸發加熱繼電器無法承受,只好改回原本三久的機械控制器,手刀在滑了一顆支援米家app的控制器改造,這次採用了原本的機械控制器的電路,僅將電磁接觸器的A節點跟新的溫控加熱節點對接,其他溫度水位訊號沿用上次的東西有了,米家的app資訊更加清晰這次寒流來到可以不用上樓看狀態,小插曲是因為不想剪插頭所以又另外買了公牛插座方便之後更換或變更
Will0955..
請問陸版都是只可以啟動3kw的加熱棒,裝在三久上面可以啟動嗎?我記得三久都是4kw或6kw,這樣可以啟動加熱嗎?
lovenatalie wrote:
推斷應該是直接觸發加熱繼電器無法承受

哇!!
三久的加熱棒最少也有4KW
太陽能熱水控制器的加熱輸出要經過電磁開關或SSR
再接加熱棒, 才不會長期大電流過熱燒毀
我是接了一個100A的SSR
lovenatalie
其實只是想找藉口換掉不能聯網的 XD
